Logiciel RD-Carnet (450 euros HT )
tarifs et devis en ligne - assistants - bonus - version d'évaluation
Le module carnet se distingue par une ergonomie très poussée. Le calcul est réalisé par polygonales, en bloc ou par adaptation Helmert. Une comparaison entre deux résulats est possible.
Ce module inclut la RD-Box standard.
Pack sérénité inclu : première année de maintenance et prise en main offertes !

AutoCAD LT 2000 à 2023
AutoCAD 2000 à 2023
BricsCAD Pro 12 à 23
ZWCAD+ Pro 2012 à 2023
GstarCAD Std/Pro 2016 à 2023
Autonome


752 entrées dans le menu de RD-Carnet v7.1 , sans bibliothèque chargée
Cliquez ici pour voir ces 752 entrées du menu

Modules inclus dans RD-Carnet
  • Intègre RD-Box : Talus, symboliques,...

    Les fonctions générales
  • Traitement des données issues des carnets électroniques soit par calcul en bloc, soit par polygonales, soit par adaptation d'Helmert.
  • Lecture de carnets de nombreux formats : Leica GSI, Spectra RAW, Nikon, JSI, Trimble, Topcon, Geobase, Sokkia, CSV, etc. Transmettez simplement un exemple de carnet brut au support afin d'en disposer sous RD12 quelques heures plus tard. Si le format n'est pas supporté, il est ajouté gratuitement.
  • Gestion des appareils à nivellement direct (distance stadimétrique) ou indirect.
  • Sélectionnez votre fichier et indiquez le modèle de corrections à appliquer : le schéma apparaît aussitôt. L'applicatif met en évidence par coloration les visées hors tolérances, aussi bien dans le schéma que dans le tableau des détails.
  • Visualisation des points de détail - les coordonnées sont réelles et la souris les affiche en permanence
  • Report des points. Possibilité de codification basique, ou bien avec RD-2D de toute codification.
  • Une fois les calculs corrects, vous pouvez générer le rapport résultat : il peut s'afficher sous Word ou tout autre traitement de texte. Le schéma est intégré au rapport. Vous pouvez aussi choisir d'avoir le rapport dans le dessin ou au format CSV pour l'ouverture dans un tableur.
  • Modifications par lots et réorganisation du carnet rapide.

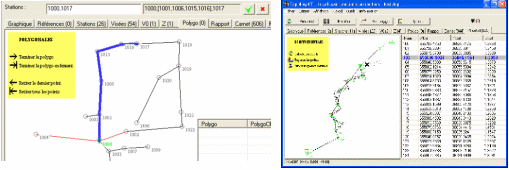

  • Définition d'une polygonale et visualisation des points de détail

    Ergonomie

  • Vous disposez la vue en quelques clics : rotation, zoom, translation. Vous pouvez également faire apparaître les données à coté du schéma. La sélection de l'une d'elle, par exemple sur une station, la met en évidence sur le schéma. Le survol à l'aide de la souris des éléments graphiques, vous donne les détails dans la barre d'état,...
  • Travail en coordonnées réelles ou par schéma : vous déplacez alors les stations et références à l'aide de la souris. Vous pouvez bien sûr afficher le schéma dans le dessin.
  • Cochez les corrections à appliquer aux visées : correction en température, corrections géodésiques, projections (Lambert). Vous pouvez conserver votre définition dans un modèle que vous réutiliserez.
  • Une visée est erronée ? Désactivez la et relancez immédiatement le calcul. Vous pouvez également modifier l'ensemble des données du carnet par simple clic.
  • Lors de l'édition d'une station (ou d'une référence), vous disposez de la liste des visées aller et retour de la station
  • La formation des cheminements se fait par sélection graphique. Généralement, 2 à 3 stations suffisent par polygonale. L'applicatif construit dès que vous lui demandez les dernières polygonales automatiquement.
  • Comme pour les autres éléments gérés, un clic sur une polygonale, la met en évidence sur le schéma.

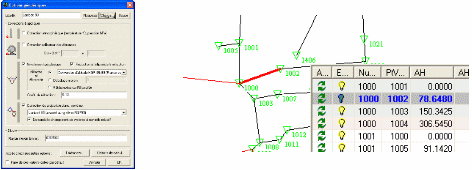

  • Options géodésiques et désactivation d'une visée

    Outils et autres informations

  • Vous disposez d'un outil de conversion géodésique (Lambert, UTM, ...).
  • Toutes les données, ou juste une sélection, peuvent être affichées dans un rapport.
  • Dans la version autonome, l'ensemble des résultats et rapports peut s'obtenir au format DXF.
  • Dans la version pour plate-forme CAO, l'applicatif est livré avec quelques commandes supplémentaires d'aide au dessin.

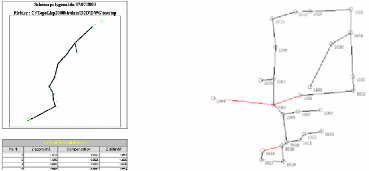

  • Rapport et coloration des visées hors tolérance


    752 entrées dans le menu de RD-Carnet v7.1 , sans bibliothèque chargée
    Il vous manque des fonctions ? Contactez-nous : selon le cas, on effectue une personnalisation de votre RD12
    avec une bibliothèque ou bien on ajoute les nouvelles fonctions directement à RD12. La personnalisation est gratuite.
    Vous avez trop de fonctions ? Une bibliothèque peut concentrer vos commandes et même faire disparaître les menus standards RD12 !
    Selon la plateforme CAO une douzaine de fonctions peuvent s'ajouter aux menus ci-dessous ou ne pas être présentes.
    De plus certaines entrées du menu ou commandes peuvent apparaitre plusieurs fois

    RD TopoCarnet terrain
                1: Calcul de carnets terrain
                2: Calcul rapide de carnets terrain
                3: Mini carnet
                4: Station NXYZ vers PC
                5: PC vers Station NXYZ
                6: Station NXYZ vers PC ponctuel
                7: PC vers Station NXYZ ponctuel
                8: Configurer mes carnets usuels
                9: Créer des formats de type Leica GSI
                10: Assistants Carnet terrain
    RD TopoTalus
                11: Talus 2D
                12: Talus 2D avec espacement
                13: Talus 3D
                14: Talus 3D avec espacement
                15: Talus précédent
                16: Edition des styles de talus
                17: Transforme un talus en groupe
                18: Sélection du groupe ou non
                19: Paramètres pour talus
    RD TopoCourbes de niveau
                20: Introduction aux courbes de niveau
                21: Courbes de niveau sur des données 3D
                22: Création manuelle d'une CBN
                23: Cotation par lignes de marquage
                24: Cotation le long des CBNs
                25: Gestion des maîtresses et cotation par style
                26: Ajuste les CBNs sur les textes
                27: Déclaration des zones de talus
                28: Raccorde des CBNs coupées
                29: Interpolation de points de passage
                30: Assistants Courbes de niveau
    Voir la suite...
